spring-cage connection

spring-cage connection
  1. пружинный зажим



пружинный зажим
Зажим, обеспечивающий разборное соединение с жилой проводника за счет его зажима контактной пружиной.
[Интент]

EN

spring clamp connection
solderless connection achieved by clamping a conductor with a spring clamp termination
[IEV number 581-27-27]

FR

connexion à ressort
connexion sans soudure obtenue en fixant un conducteur avec une sortie à ressort
[IEV number 581-27-27]

0158_1

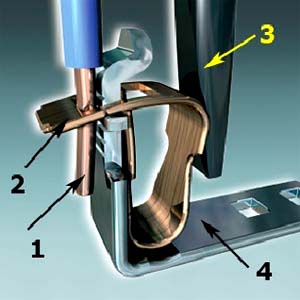

Рис. Phoenix Contact



Пружинный зажим компании Phoenix Contact

  1. Однопроволочная жила проводника
  2. Контактная пружина
  3. Отвертка
  4. Токоведущая часть вывода клеммы

Пружинные зажимы обеспечивают надежный подпружиненный контакт с проводником.
Гарантируется устойчивое к вибрациям газонепроницаемое и длительно стабильное соединение.
Для присоединения проводников необходима обычная отвертка. После вставки проводника в соответствующее гнездо клеммы и извлечения отвертки зажатие проводника осуществляется автоматически.
Возможно подсоединение без предварительной подготовки любых медных проводников сечением до 35 мм2. Для защиты жил от расплетания могут дополнительно применяться кабельные наконечники.
[Фрагмент из каталога Clipline компании Phoenix Contact]

Компания WAGO, являющаяся изобретателем пружинных зажимов, классифицирует их следующим образом:

0149

зажим WAGO с листовой пружиной

0150

плоско пружинный зажим WAGO

0151

пружинный зажим CAGE CLAMP ®

0152

пружинный зажим CAGE CLAMP ® Compact

0153

пружинный зажим CAGE CLAMP ® Super Compact

0154

пружинный зажим CAGE CLAMP-S ®

0155

пружинный зажим POWER CLAMP

0156

пружинный зажим FIT CLAMP

Тематики

  • вывод, зажим электрический
  • клемма электротехническая

Классификация

>>>

Обобщающие термины

  • соединительное устройство

EN

  • spring clamp connection
  • spring clamp termination
  • spring terminal
  • spring-cage connection

DE

  • Federklemmverbindung

FR

  • connexion à ressort


Англо-русский словарь нормативно-технической терминологии. . 2015.
